轉速探頭操作規范詳解

　　轉速探頭是測量軸系旋轉速度或相位基準的核心傳感器，廣泛應用于各類旋轉機械的監測、控制與保護系統。本指南詳述了常見轉速探頭（以電渦流和磁電式為例）的選型、安裝、調試及維護要點，旨在確保轉速測量的精確、穩定與可靠。


　　一、探頭類型與選型

　　常見類型：

　　1.電渦流轉速探頭：非接觸式測量。通過探頭感知軸上的鍵相槽（或凸臺、齒）的通過，產生脈沖信號。精度高，抗干擾能力強，可同時提供轉速和相位（鍵相）信息，是大型關鍵機組（如汽輪機、壓縮機）的標配。需配套前置器。

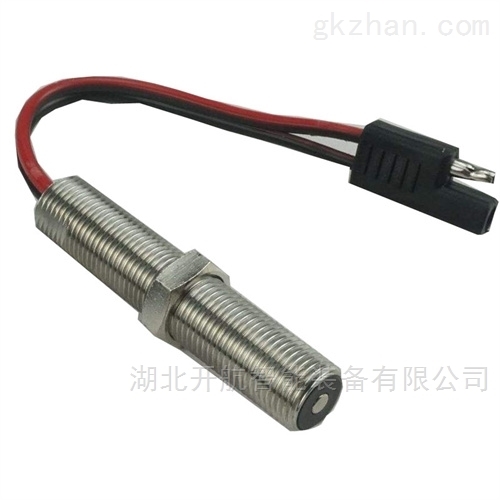

　　2.磁電式（磁阻）轉速探頭：探頭內部有永磁體和線圈，當導磁齒輪的齒頂齒底交替經過探頭端部時，改變磁阻，在線圈中感應出交流電壓信號。結構簡單，成本較低，適用于中低速環境。通常無需外部供電。

　　3.霍爾效應轉速探頭：利用霍爾元件感應磁場變化輸出脈沖。頻率范圍寬，輸出為規整的方波信號，易于處理，抗干擾性好。通常需要供電。

　　4.光電編碼器：精度高，不僅能測速還能測角位移。分增量式和絕對式，常用于伺服控制等精密場合。

　　選型依據：

　　•測量對象：軸表面狀況（是否需要貼反射片或加工鍵相標記）、齒輪參數（齒數、模數）。

　　•速度范圍：探頭的工作頻率范圍需覆蓋被測轉速范圍。

　　•輸出信號：所需信號類型（正弦波、方波、電壓幅值）、負載能力。

　　•環境條件：溫度、油污、水汽、電磁干擾、安裝空間限制。

　　•系統兼容：與現有監測或控制系統的接口匹配。

　　二、安裝規范

　　鍵相標記（對于電渦流/光電探頭）：在軸上制作一個不同于周圍表面特征的機械標記，如一個凹槽（鍵相槽）、一個凸臺或一個光反射/吸收帶。標記應具有足夠大的軸向寬度和深度/高度差，以確保探頭能產生清晰的信號變化。鍵相槽邊緣應光滑、無毛刺，軸向寬度建議為5-10mm。

　　電渦流鍵相探頭安裝：

　　1.安裝間隙：嚴格按照探頭說明書要求設定端面與鍵相標記表面的間隙。這是最重要的安裝參數。使用非導磁塞尺精確設定，并確保探頭軸線盡可能垂直于被測表面。記錄最終間隙值。

　　2.安裝位置：通常安裝在軸承箱外側，便于調試維護。探頭應避開高溫區和強烈振動區。鍵相標記應位于探頭可穩定感應的軸向位置。

　　3.方向：對于測量鍵相信號，探頭應對準鍵相標記區域。對于僅測速，可對準齒盤或均勻分布的多個標記。

　　磁電式探頭安裝：

　　1.間隙設定：端面與齒輪頂部的間隙需嚴格控制，通常在0.5-1.5mm之間，具體值參考產品手冊。間隙過大會導致信號弱，過小有碰撞風險。

　　2.對準：探頭軸線應垂直于齒輪端面，并對準齒寬中心。對于漸開線齒輪，最佳感應位置是齒根與齒頂中間的區域。

　　電纜與接線：使用探頭原裝或指定規格的屏蔽電纜。牢固固定電纜，避免應力作用于探頭尾部。屏蔽層按規定單端接地。接頭做好密封防水。供電線、信號線分開布線，遠離強電線路。

　　三、信號驗證與系統設置

　　靜態檢查：安裝后，測量探頭電阻（磁電式）或線圈電感/絕緣（電渦流），檢查電纜通斷。動態測試：手動盤車或低速啟動設備，用示波器在監測系統輸入端觀察探頭原始信號波形。

　　•電渦流探頭：應觀察到鍵相槽經過時產生的規整負脈沖（或正負變化）。脈沖幅值（峰峰值）應滿足前置器輸入要求，且無畸變、毛刺。

　　•磁電式探頭：應觀察到近似正弦波的交流信號，其頻率與轉速、齒數成正比。信號幅值隨轉速升高而增大，需在低工作轉速下仍有足夠幅值（通常大于1Vrms）觸發后續電路。

　　系統參數設置：在轉速表或監測系統中正確設置參數：

　　•脈沖數/每轉：通常為1（鍵相探頭）或齒輪齒數（測速探頭）。

　　•信號類型：選擇對應探頭類型（NPN、電壓脈沖、正弦波等）。

　　•觸發電平/靈敏度：根據信號幅值設置合適的觸發閾值，確保每個脈沖都被可靠識別，又不會被噪聲誤觸發。

　　•濾波設置：可適當設置數字濾波以抑制噪聲，但需避免影響對高速脈沖的響應。

　　四、測量應用與故障排查

　　轉速測量：系統根據單位時間內接收到的脈沖數計算轉速。高精度測量需采用高頻時鐘和測周/測頻法。相位參考：鍵相信號為振動分析提供相位基準，用于計算振動相位滯后角、繪制軸心軌跡、進行動平衡。

　　常見故障與排查：

　　•無信號：檢查供電、接線、探頭安裝間隙是否過大、探頭/前置器是否損壞、鍵相標記/齒輪是否完好。

　　•信號弱/不穩定：檢查安裝間隙是否合適、探頭端面或被測面是否臟污、齒輪齒形是否磨損、電纜屏蔽/接地是否良好、附近是否存在強電磁干擾。

　　•測量值跳變/不準：檢查鍵相標記旁是否還有其他機械特征造成多脈沖干擾、觸發電平設置是否不當、系統脈沖當量（每轉脈沖數）設置是否正確、是否存在丟脈沖或多計脈沖現象。用示波器觀察原始信號是排查的關鍵。

　　五、維護與校準

　　定期檢查：結合設備停機檢修，檢查探頭安裝緊固情況、端面清潔度、電纜絕緣及護套完整性。功能驗證：定期在運行狀態下，比對不同探頭（如冗余配置時）的讀數，或與便攜式轉速表比對。周期校準：對于關鍵應用，轉速測量系統（探頭+前置器+顯示單元）應定期進行整體校準，使用標準轉速源驗證其全量程精度。

　　轉速探頭的正確應用始于合理的選型，成于精確規范的安裝，依賴于細致的信號驗證與參數設置。無論是作為簡單的速度監視，還是作為復雜的振動分析與控制系統的基準，一個穩定、準確的轉速信號都是基礎。遵循安裝規范，進行充分的調試驗證，并實施定期維護，是確保轉速測量長期可靠、為設備安全高效運行提供有效保障的關鍵。
